随着自动化与信息化技术的飞速发展，传统自来水厂的人工操作与分散管理模式已难以满足现代化供水系统对安全性、稳定性和高效性的要求。基于可编程逻辑控制器（PLC）与组态软件的集中监控系统，以其高可靠性、灵活配置和强大数据处理能力，成为自来水厂实现智能化升级的关键。本文将探讨该系统的成功运用设计与相关计算机软件开发实践。
一、 系统总体架构设计
一个完整的自来水厂监控系统通常采用“现场控制层-过程监控层-信息管理层”的三层分布式结构。

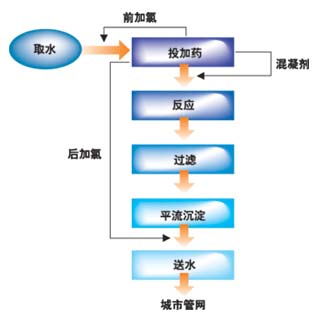

- 现场控制层：该层以PLC为核心，部署在取水泵房、加药间、滤池、送水泵房等关键工艺环节。PLC负责实时采集流量、压力、水位、浊度、余氯等现场仪表数据，并执行具体的控制逻辑，如泵的启停、阀门的开关、加药量的调节等。其稳定可靠的工业级性能确保了底层控制的精确与实时。
- 过程监控层：该层是系统的“中枢神经”，由安装了组态软件的工业计算机（工控机）或服务器构成。通过工业以太网或现场总线（如Profibus、Modbus）与下层各PLC站通信，汇集全厂数据。组态软件在此层发挥核心作用，提供动态工艺流程画面显示、实时/历史数据存储与趋势分析、报警管理与事件记录、报表生成以及远程控制指令下发等功能，为操作人员提供直观、全面的监控界面。
- 信息管理层：该层可与厂级管理系统（如MES）、企业资源计划（ERP）系统或城市供水调度中心联网，实现生产数据的上传与调度指令的下达，支持更高层次的决策分析与优化调度。
二、 核心计算机软件开发要点
系统的成功运行，离不开针对性的软件设计与开发。
- PLC控制程序开发：采用符合IEC 61131-3标准的编程语言（如梯形图、结构化文本）进行开发。程序设计需紧密结合工艺要求，具备完善的自动控制序列、连锁保护、故障诊断与处理机制。例如，滤池的反冲洗控制、根据管网压力自动调节送水泵运行台数等。程序需经过严格模拟测试，确保逻辑正确、响应迅速。
- 上位机组态软件工程开发：
- 数据通信配置：在组态软件中正确配置与各品牌、各型号PLC的通信驱动、站点地址、变量映射关系，确保数据采集的稳定与高效。
- 人机界面（HMI）设计：绘制与工艺流程完全吻合的动态监控画面，设备状态（运行/停止/故障）以颜色变化、动画效果直观显示。关键参数实时刷新，设置合理的操作权限，防止误操作。
- 数据库与功能开发：利用组态软件内置或外挂的实时/历史数据库，实现海量生产数据的存储与压缩。开发历史趋势查询、报警一览（含声光提示）、班报/日报自动生成、能耗统计分析等高级功能。
- 冗余与网络安全设计：对于重要水厂，可采用双机热备（服务器冗余）和双网络架构提高可靠性。在软件层面设置严格的用户权限管理和操作日志记录，并在网络边界部署工业防火墙，保障系统网络安全。
- 高级应用软件开发（可选）：在基础监控之上，可进一步开发优化调度、智能加药、设备预测性维护等高级应用模块。这些模块可能需要利用组态软件的开放接口（如OPC、API）或使用高级语言（如C#、Python）进行独立开发，与组态平台进行数据交互，实现更深入的智能分析与控制。
三、 成功运用的关键与效益
该系统的成功实施，依赖于前期的详细需求分析、合理的设备选型、规范的软件开发与调试以及全面的操作培训。其带来的效益显著：
- 提升生产自动化水平：实现“无人值守、少人值班”，大幅降低劳动强度与人为误操作风险。
- 保障供水安全与质量：通过对工艺参数的连续精准监控与自动调节，确保出水水质稳定达标，并能快速响应和处理异常情况。
- 优化运行与节能降耗：基于实时数据的分析与调度，实现泵组等大功率设备的高效运行，显著降低能耗和药耗。
- 实现管理精细化：完整的数据记录与报表功能，为生产管理、成本核算、设备维护提供了科学依据，助力水厂数字化、智能化管理。
结论：基于PLC和组态软件的自来水厂监控系统，通过层次化的硬件架构与专业化的软件开发，成功实现了对水厂生产全过程的集中监控、分散控制和信息化管理。它不仅是对传统运行模式的革新，更是智慧水务建设的坚实基础。随着物联网、大数据和人工智能技术的融合，该系统将进一步向智能化、预测化方向演进，为城市供水安全提供更强大的技术保障。
